Кто обходил блок управления топливным насосом ?

scoobyman

scoobyman

Повелитель STI-хий
Июн
6
38
Зачитался тут на насиоке про эту штуковину, говорят что она душит насос ограничивая подачу тока.



Функция ее проста как я понял - регулировать ток идущий на насос и соответственно его работу в зависимости от нагрузки, на холостых 33%, при спокойной езде 66%, при валилове 99%. Только вот американцы сделали там замеры и эксеприменты и поняли, что эта штуковина не дает больше 12 вольт на насос даже при валилове и тем самым ограничивает нормальную работу насоса и тем самым повышает IDC.

Так вот вопрос, как же ее полностью из системы исключить. Провод питающий ее из топливного реле я нашел и провод идущий от контроллера к бензонасосу я тоже нашел, но замыкая провод от реле к проводу бензонасоса нифига не происходит...

scoobyman

scoobyman

Повелитель STI-хий
Июн
6
38
Как ее обойти частично я понял - тупо бросить новый кабель питания от аккум к бензонасосу через реле, которое управляется этим контроллером. Но хотелось бы обойти его полностью.

Yashiro

Yashiro

Новичок
Май
0
0
Опасно нах , на стоке все просчитано , а с доп + может полыхнуть . Мож др насос или выносной сделать из стока и экспериментировать =)))) ???

Схема есть хреновины этой ?

scoobyman

scoobyman

Повелитель STI-хий
Июн
6
38
Да ладно те, это проверенный годами мод, там полыхать нечему, коротить я ниче не собираюсь, да и в проводке бензонасоса рядом с бензином лазить не собираюсь, просто отрезаю провод от контроллера и припаиваю новый от аккумумулятора через реле, а провод отрезанный от контроллера кидаю на релешку. Соотв. когда контроллер дает свой сигнал, релешка включается и ток от аккум побежал в полной силе к бензонасосу.

Но опять-же, смысл держать этот контроллер ради того, чтоб он давал ток на мою релешку смысла мало, хочу полностью его убрать, только вот, по схеме, этот контроллер еще завязан на датчик температуры топлива, видимо тут есть какая-то привязка, которая не позволяет мне без контроллера включать насос.. вопрос в том как мне ее обойти ?

scoobyman

scoobyman

Повелитель STI-хий
Июн
6
38

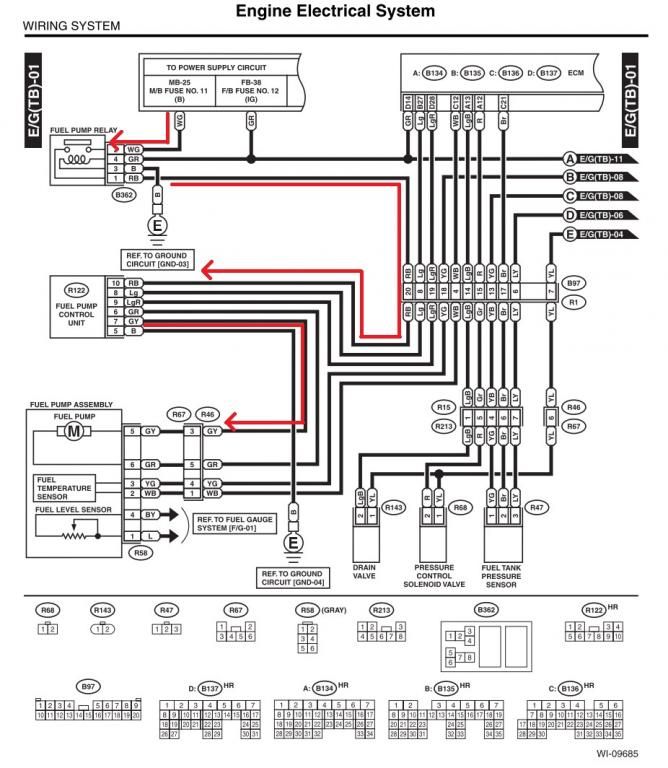

Красные линии это дорисовка, путь основного тока.

scoobyman

scoobyman

Повелитель STI-хий
Июн
6
38
Такс, похоже я все понял, никакой там привязки к датчику температуры нет, но зато заземление у насоса не свое, а привязанное к контроллеру, а заземление я не трогал.

Yashiro

Yashiro

Новичок
Май
0
0
А система диагностики исправности бензонасоса , должна быть?

scoobyman

scoobyman

Повелитель STI-хий
Июн
6
38
У меня его точно нет, так как я на мотеке.

Yashiro

Yashiro

Новичок
Май
0
0
тогда это меняет дело =)

А ты у себя мерил? мож мотек уже нормально питание подает?

Последнее редактирование:
Tazin

Tazin

Субарист
Фев
0
16
Реле уже есть в штатной проводке,так что убирай этот блок,кидай массу с ближайшего болта и радуйся!

scoobyman

scoobyman

Повелитель STI-хий
Июн
6
38
Tazin написал(а):
Реле уже есть в штатной проводке,так что убирай этот блок,кидай массу с ближайшего болта и радуйся!
Нажмите для раскрытия...

Да я знаю, просто посмотрел на толщину этого провода, тянется он из под бардачка, а насос может до 30 ампер сосать, для 12 га проводка длинной 4 метра это многовато

Tazin

Tazin

Субарист
Фев
0
16
scoobyman написал(а):
Tazin написал(а):
Реле уже есть в штатной проводке,так что убирай этот блок,кидай массу с ближайшего болта и радуйся!
Нажмите для раскрытия...

Да я знаю, просто посмотрел на толщину этого провода, тянется он из под бардачка, а насос может до 30 ампер сосать, для 12 га проводка длинной 4 метра это многовато
Нажмите для раскрытия...
Ну,если с блочком он держал,то и так удержит,в мазде тоже
2,5 квадрата,и ничего,ездят,не горят!

Шаман

Шаман

Повелитель STI-хий
Мар
16
38
scoobyman написал(а):
Да я знаю, просто посмотрел на толщину этого провода, тянется он из под бардачка, а насос может до 30 ампер сосать, для 12 га проводка длинной 4 метра это многовато
Нажмите для раскрытия...

при 30А он тебе топливо в баке вскипятит через 2-3 часа.
30А в пике при запуске двигателя скорее, рабочий ток вряд-ли превысит 5А.

Hecckfy

Hecckfy

Повелитель STI-хий
Ноя
17
38
у меня прямые провода брошены были мимо реле над бензобаком, на 2-3 года их хватило, потом питание переодически пропадать стало, гемор! Сделал намного проще с заднего фонаря провод пусти на питание 10 А там вроде только надо в бронь убирать!

scoobyman

scoobyman

Повелитель STI-хий
Июн
6
38
У меня в багажнике стоит конденсатор для стерео системы, я от него кину ! Всем Спасибо за советы!

Yashiro

Yashiro

Новичок
Май
0
0
scoobyman написал(а):
У меня в багажнике стоит конденсатор для стерео системы, я от него кину ! Всем Спасибо за советы!
Нажмите для раскрытия...

так делать не надо , будешь в колонках слушать как бензонасос работает =))) от фары бери + можно сделать мини секретку с фарой =)

Vadim Yanchuk

Vadim Yanchuk

Новичок
Янв
1
0
не забудьте потом прошиться, после таких модов смесь уползет в сторону богатой на переходных режимах
